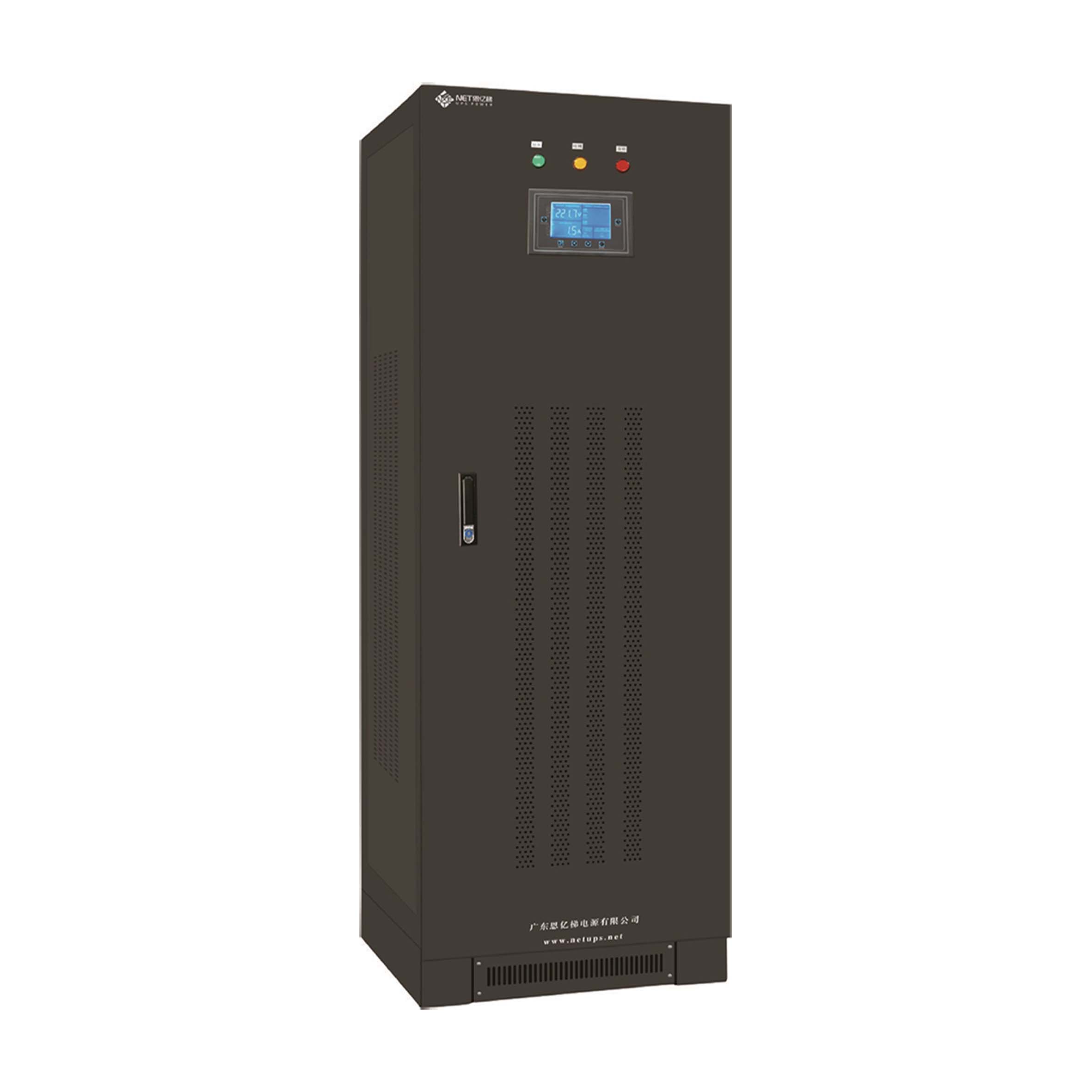

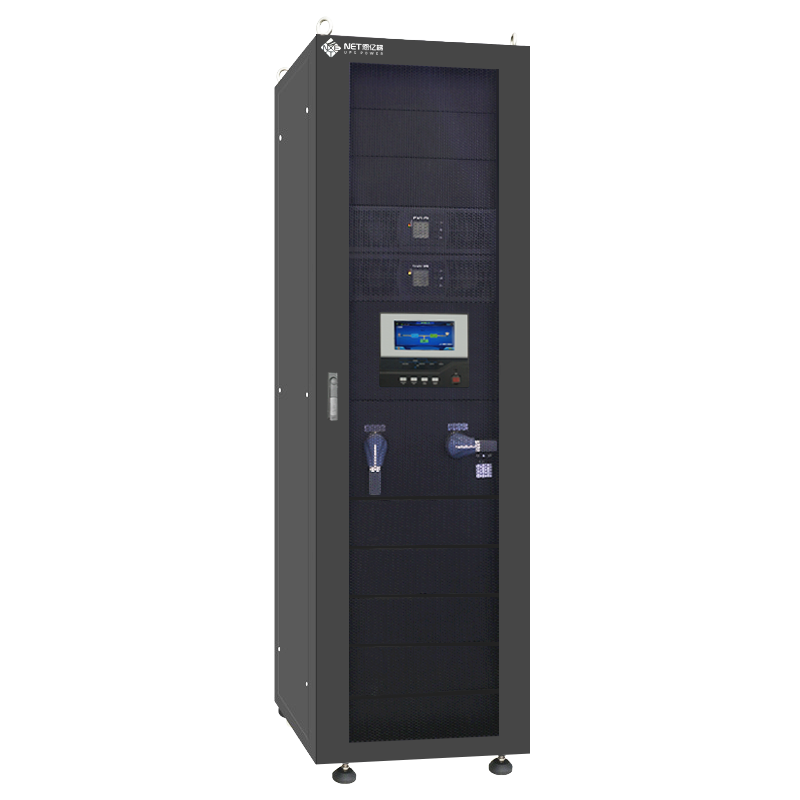

一體化電源

更新：2021/9/4 18:01:07

產品品牌恩億梯
產品型號NET系列(10-500KVA)

產品介紹

概述
該產品結合了模塊化、熱插拔、多制式、分散邏輯并聯、觸摸屏操作等先進的技術，整機具備一體化功能，具有雙路輸入、輸出配電、C級防雷器、監控；采用IGBT整流技術，在逆變結構中優先運用了“多電平逆變”的概念，巧妙的采用了四管半橋驅動的電路拓撲結構，利用數字信號處理器(DSP)配合獨創的控制算法完成了三相正弦波逆變的功能，并聯UPS功率模塊共享同一套電池組。與常規逆變器相比其功率器件的損耗可降低一倍，輸出電壓高壓次諧波減少近一倍，從而縮小了體積，增大了功率密度。
產品在UPS行業中采用了32位數字信號處理器(TMS320F2810)作為核心處理芯片，該芯片是先進、功能強大的32位DSP處理器。運行速度高達150MPS。既具有強大的數值運算能力，有具有豐富的事件管理能力。特別適用于處理復雜、高精度、高速度、實時性要求非常高的控制系統中。它的采用使本產品無論在電氣性能、可靠性、功能等各方面均有大程度的提高。

1)不間斷供電模塊：由PFC整流板、INV逆變板、DSP控制板三塊電路板組成；
這部分功能中的PFC整流板主要完成單相或三相輸入交流變換為直流電，該直流電一部分提供給逆變器，另一部分在電池需要充電時提供一個恒壓限流的直流；INV逆變板主要完成了SPWM信號的驅動隔離、完成DC/AC轉換，輸出穩定的交流電，并通過各路回饋及采樣信號送給DSP控制板，該部分的散熱采用強制風冷；主機自帶彩色中英文，主機須兼容鉛酸電池及鋰電池，可在顯示面板上設置電池檢測模式，實時檢測電池各項數據；可設定UPS的運行模式；可進行智能故障診斷，查詢歷史信息和故障信息，可通過故障記錄，對故障原因進行判斷和分析；可了解UPS運行時間和累計運行數據等功能。
具有諧波濾除功能：具有諧波濾除裝置，能有效濾除電網中的奇次諧波。
具備電池冷啟動功能。
2)配電模塊：由大屏幕DSP控制板、大屏幕LCD驅動板、顯示電源板、通信轉接板組成；這部分功能主要完成UPS系統的人機對話窗口和智能通訊接口，可提供個模塊的各種參考狀態信息及設置，可以外置或內置SNMP網卡滿足各種遠程監控和報警功能。
這部分功能主要完成了市電到逆變、或逆變到市電供電的零間斷轉換。
3)主機機柜
該產品工作效率高，功率密度大，是其最大的特點。一個功率模塊尺寸為：482.6mm(寬)×88.1mm(高)×470mm（深）（即標準的19英寸2U高度）。
4).電池電路
采用鋰電池電池包，鋰電池包為抽屜式模塊結構設計，便于快速安裝、更換；充放電雙路控制，柔性擴容，可多臺并機，支持遠程升級維護，電池單元具備高可靠和高可用的BMS電池管理系統，可以對鋰電電芯進行控制、管理和監控；系統本地監控：通過LCD+LED顯示UPS和鋰電池包的信息狀態；系統遠程監控可通過監控卡對UPS及鋰電池包的所有信息進行遠程（區域網或廣域網）實時監控。可以將數據實時推送到上位機，也可以在網絡上的任意PC端獲取運行數據，可以實施雙向的控制；防護等級為IP20；配置電池容量能達到30分鐘以上（按客戶需求定制）。
5).各種隔離保護裝置
整流器輸入開關；
電池電路保護開關；
靜態旁路電源開關；
UPS輸出開關
手動維修旁路開關。
6）.自動雙電源切換模塊
加裝本模塊智能一體化電源可同時輸入兩路電源，任意一路輸入均可以保證電池不放電，大限度延長電池壽命和高的系統可靠性；ATS切換技術:雙路輸入，ATS自動/手動切換。市電停電時，可輸出啟動發電機信號，滿足發電機自動啟動的要求。切換時間和恢復時間可以自由設定，無觸點電子式，具備三模式調整方式：統調、分調、自診斷調整。
機柜內集成輸入輸出以及維修空開，方便使用。
7）.遠程顯示模塊
本模塊可將UPS工作狀態通過線纜傳輸到機房，可在機房配電柜上顯示出UPS工作狀態以及故障報警。解決UPS機房無人值守的難題。
8）. 防雷模塊
增加防雷模塊可防止電網感應雷擊損壞UPS及負載，可為系統做一套防雷系統，UPS市電輸入、UPS總輸出各安裝一個進口防雷模塊；標稱放電電流40KA、采用進口防雷器尖峰抑制：輸入4000V，8-20us脈沖，輸出小于40KV，整機效率：98%。
9）. 穩壓模塊
具備獨立的可控硅無觸點穩壓電源系統，能適應各種復雜三相電力極不平衡的供電環境，穩壓電源模塊采用分調式，當設定分調時，三相電壓各自調整，保證三相電壓都在精度范圍內，特別適合單相負載，可根據負載情況疊加，冗余并聯輸出, 在輸入端實現單相與三相輸入模式切換,三相208V~540V, 輸出電壓可根據輸入電壓選擇380V或220V,峰值響應時間0ms。

一體化電源產品性能特點
具有多種工作制式
該產品具有多種制式可供選擇，且用戶無需對機囂進行復雜操作，只需撥動動機機身側面的開關即可完成制式選擇。具體可實現：三相輸入三相輸出、單相輸入單相輸出、三相輸入單相輸出、輸出頻率可為50Hz也可設置輸出頻率為60Hz、輸出電壓可設為220V、230V、240V。若再配置輸入、輸出變壓器則可滿足地區的供電需求。
體積小，功率密度大
該產品工作效率高，功率密度大，是其最大的特點。一個功率模塊尺寸為:482.6mm（寬)×88.1mm(高）×470mm(深)(即標準的19英寸2U高度）；整機內預留使用空間，便于擴容改造。
輸入功率因素高，對電網產生的諧波污染小
采用了三相功率因素較正技術，使輸入諧波電流小于1%，輸入功率因數達0.997以上。減少了線路損耗，提高了電源利用率，整機具備諧波濾除裝置，能有效濾除電網中的奇次諧波。
整機效率高，具有節能、省電等特點
在UPS行業中優先采用了三電平逆變器，逆變器效率可達98%以上。從而提高了整機工作效率，降低了損耗、節省了電能。
模塊式結構設計，便于安裝、維護、更換、升級
該機型由各個模塊組成，且各模塊尺寸均按照標準19英寸網絡機柜結構設計，使整機外形與標準機架一致，美化了機器外形，且模塊可與標準機架通用。
觸摸屏操作方式
UPS顯示部分采用觸摸屏操作方式，具備7寸彩色觸摸屏對主機、輸入輸出各路的監控，電池組、配電等的監控，具有顯示直觀、操作簡單、使用方便等特點，主機可通過面板設置用戶配置的電池容量，自動分配合理的充電電流。也可以通過面板的設定充電電流的大小，設定用戶需要合適的充電電流。恒壓充電模式、恒流充電模式和浮充模式能自動平滑的切換。
分散式并聯邏輯控制
各模塊之間的并聯控制采用了分散式邏輯控制方式，沒有主機與從機之分，任何一個模塊拔出或插入均不會影響其它模塊的正常工作，既增加了整機工作的可靠性，又簡化了用戶維護難度。
模塊支持熱插拔工作
UPS模塊、顯示控制模塊均可實現熱插拔功能，方便了用戶更換模塊，且各模塊機架可完全分離，便于用戶以后的擴容或減容，使用非常方便，可實現在線更換、在線維護、降低了維護難度、減少了維護時間，主機具備過載、短路、過溫、市電過高/過低、電池過高/過低等監測管理功能。
智能充電方式
在外接蓄電池時UPS可以自動或通過觸摸屏手動設置最大充電電流，每個單模最大可提供10A的充電電流，配置長延時機器不用外置充電器，具有電池漏液自動偵測功能。
全數字化控制
整機的三大部分均采用了TI公司的DSP數字處理芯片；顯示控制部分使用了(TMS320F240）、逆變。并聯控制部分使用了(TMS320F2810)、集中旁路部分使用了(TMS320F2406)，實現了產品全數字化控制，從而保證了整個系統的穩定性、可靠性。
防雷保護功能
UPS輸入輸出具有防雷功能，能抵抗40KV高壓沖擊，輸出端有電路開關保護及限流功能具有過載保護功能。
